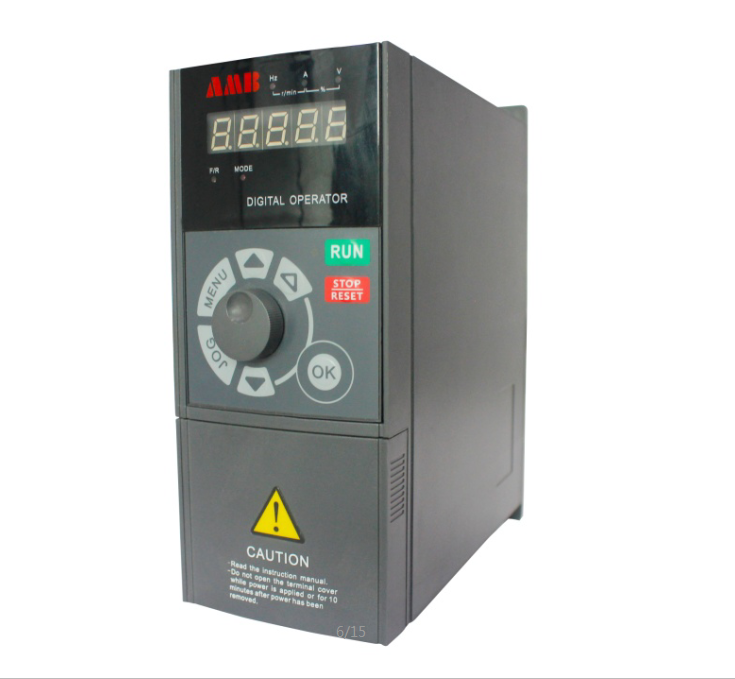

當線路電源超過驅動器kV-A額定值的10倍時，請?zhí)砑泳€路電抗器。

應使用3％阻抗線電抗器來降低電容器開關，線路陷波，直流總線過壓跳閘以及逆變器過流和過壓條件引起的電源線瞬態電壓。線路電抗器可改善真正的輸入功率因數并減少驅動器之間的串擾。輸入線路電抗器在短路條件下為驅動器提供一些保護。如果電源變壓器kV-A額定值大于驅動器kV-A額定值的10倍，則建議使用線路電抗器，以便在電源變壓器短路時盡量減少對驅動器的損壞。此線路阻抗取決于驅動器的短路額定值以及供電配電變壓器。具體而言，線路阻抗必須大于或等于電源變壓器額定值與驅動器的比率

請使用單獨的導管進行輸入電源，輸出電源和控制接線。更具體地說，在連接VFD的電源和控制線路時，應遵循以下準則：

將輸入交流電源線安裝在自己的剛性鋼管中。

將輸出電機接線安裝在自己的剛性鋼管中。

將控制線安裝在自己的剛性鋼管中。低壓直流控制線和120 Vac控制線應位于不同的導管中。當連接到VFD的控制板時，雙絞線和屏蔽線都足夠了。建議使用兩線和三線連接。對于許多驅動器，最小導線尺寸為18 AWG。

確保所有接地連接牢固且正確接地。屏蔽層應僅在電纜的一端接地，以避免接地回路。在VFD端連接屏蔽層時，將其連接到機箱接地線耳。注意：在將屏蔽連接到VFD的接地片之前，請務必斷開VFD的電源。

從電源線分開控制和反饋接線至少12英寸。注意事項：在具有多個VFD的安裝中，所有VFD的輸入電源線可以在同一個管道中，控制線可以在同一個管道中，但每個電機的輸出接線必須位于單獨的管道中。唯 一的例外是如果一個VFD用于操作多個電機，則所有電機的輸出接線可以在同一個導管中。

在接地系統上使用該驅動器。切勿使用浮動地面。某些制造商不建議在任何子微型或更新設計的驅動器上使用浮動輸入。如果線路上沒有干擾，驅動器應該運行良好 - 但嚴重的共模噪聲可能導致誤跳閘或更糟。

注意：某些傳統VFD在直流總線和地之間使用一串電阻，這意味著共模噪聲不是問題。一些積分-hp驅動器也使用電阻串，因此使用這些浮動接地可能沒問題。但是，不建議將浮點系統用于較新的驅動器技術。
